TOURING

HDL 30-A

AKTIVES 2-WEGE-LINE-ARRAY-MODUL

2-KANAL-ENDSTUFE 2200 WATT
137 DB MAXIMALER SCHALLDRUCKPEGEL
EXKLUSIVE FIRPHASE-TECHNOLOGIE
RDNET FÜR STEUERUNG UND MANAGEMENT

RDNet

FiRPHASE

Wo zu kaufen

Merkmale

2-KANAL-ENDSTUFE 2200 WATT
137 DB MAXIMALER SCHALLDRUCKPEGEL
DSP mit 48 kHz / 32 Bit
1,4-Zoll-Titanmembran-Kompressionstreiber, 4,0-Zoll-Schwingspule
2 x 10-Zoll-Neodym-Tieftöner, 2,5-Zoll-Schwingspule
EXKLUSIVE FIRPHASE-TECHNOLOGIE
RDNET FÜR STEUERUNG UND MANAGEMENT
680 Hz Trennfrequenz

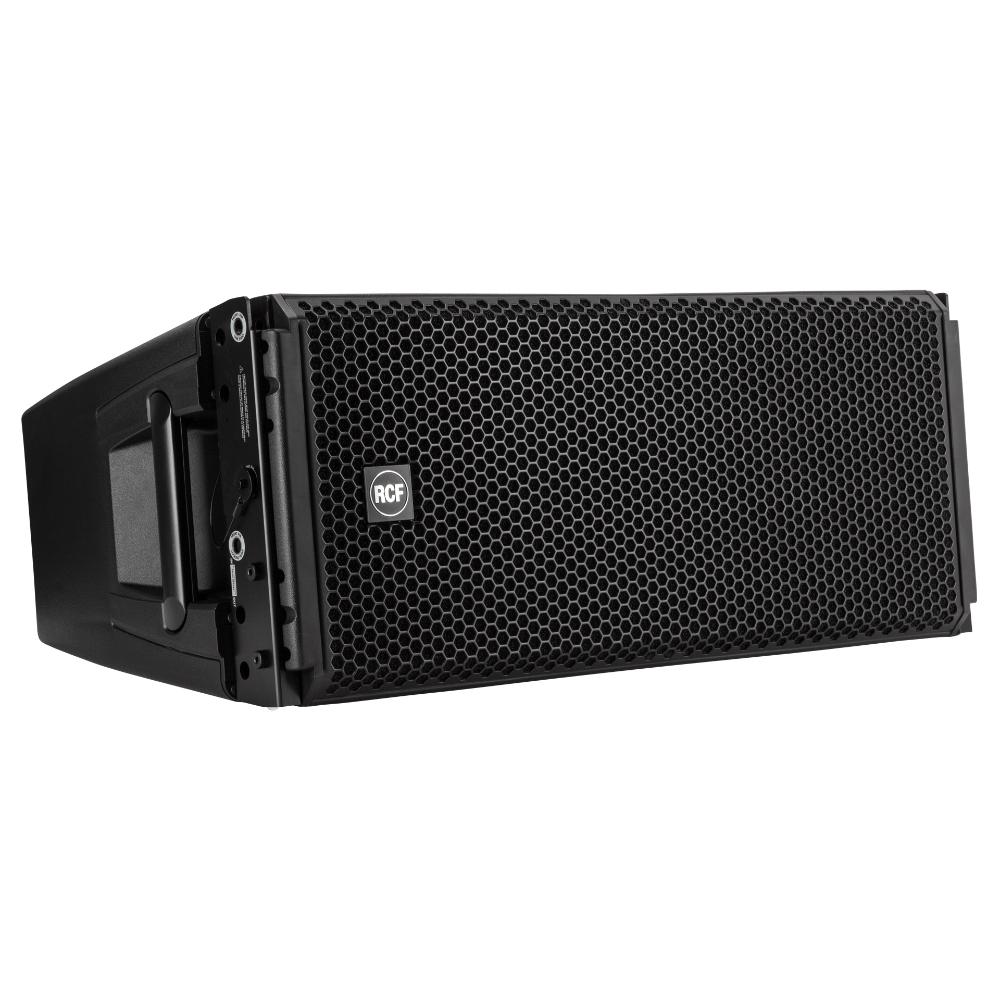

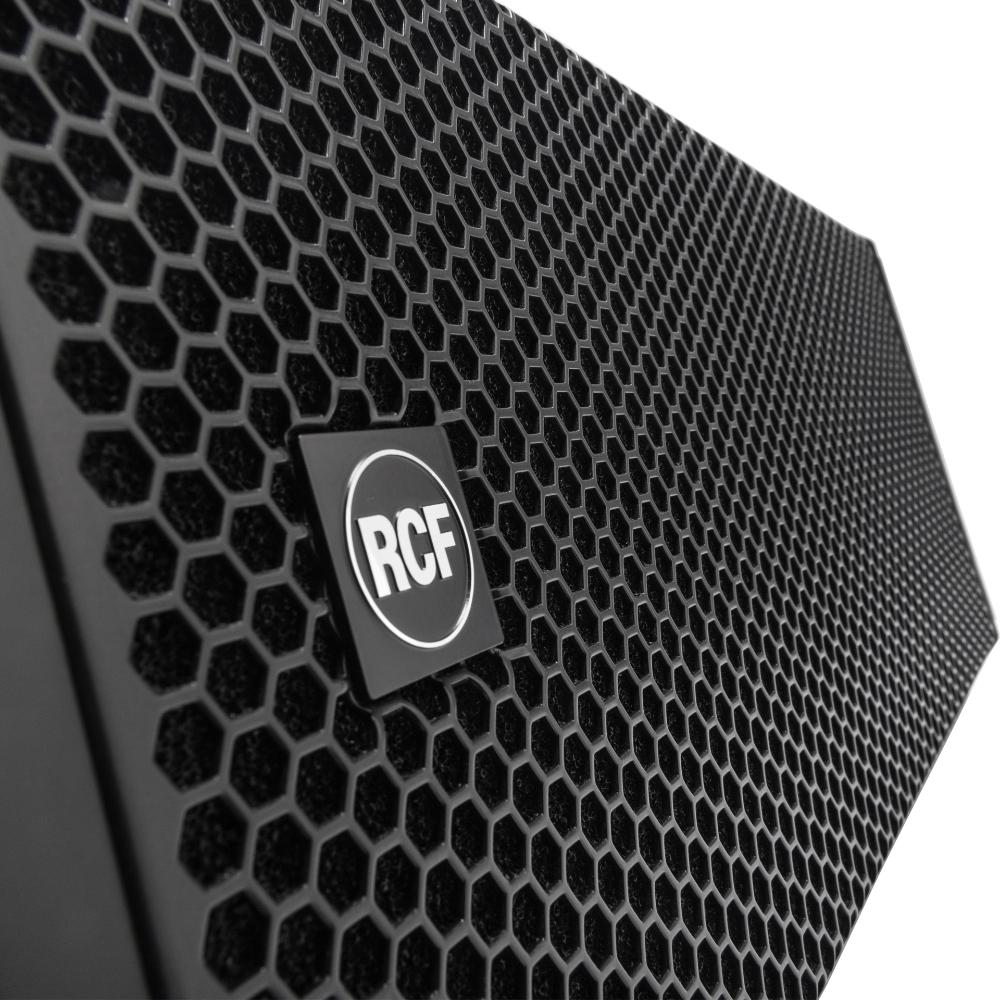

Das RCF HDL 30-A ist ein kompaktes, aktives 2-Wege-Touringsystem mit 2-Kanal-Endstufe für mittlere bis große Veranstaltungen im Innen- und Außenbereich, bestückt mit zwei 10-Zoll-Tieftönern und einem beeindruckenden 4-Zoll-Titanmembran-Kompressionstreiber. Der zeitkohärent arbeitende Waveguide ist das Ergebnis intensiver Forschung und Entwicklung. Das HDL 30-A ist das erste Line-Array-Modul in einem Gehäuse aus Verbundstoff mit 0 Grad Phase und extrem linearem Amplitudengang. Die integrierte Class-D-Endstufe mit 2200 Watt und modernste RCF-Schallwandler mit Neodym-Magneten sorgen für exzellente Klangtreue und bis zu 137 dB maximalen Schalldruck. Trotz seiner beachtlichen Leistung fällt das RCF HDL30-A bemerkenswert leicht aus – ein klarer Vorteil für Handhabung und Flugbetrieb. Das Bass-Modul HDL 38-AS für geflogene Anwendungen passt ideal zum Line Array HDL 30-A.

RDNet Software

Configurations

Quick lock PIN Table

Easy Shape Designer

Part number:

13000511
HDL 30-A
EU, EAN 8024530014643

13000963
HDL 30-A
US, EAN 8024530023461

VERNETZTE STEUERUNG UND VIELES MEHR

RDNet ist eine fortschrittliche Plattform zur integrierten Überwachung und Steuerung von Beschallungsanlagen – von kleinen Live-Produktionen und Festinstallationen bis hin zu großformatigen Stadion-Systemen. Mit einer robusten Netzwerkarchitektur verbindet RDNet Systemsteuerung, Line-Array-Konfiguration, Simulation und umfassende FFT-Audiomessungen in einem einzigen leistungsstarken Softwarepaket.

Anwender und Techniker können jedes Gerät im Netzwerk intuitiv verwalten, von einzelnen Komponenten bis hin zu mehreren Gruppen. Die flexiblen Konfigurationstools der Plattform ermöglichen die vollständige DSP-Steuerung kompatibler Geräte zur perfekten Abstimmung der Systemreaktion mit maximaler Geschwindigkeit. Anwender können über eine zentrale Schnittstelle in Echtzeit alle wichtigen Einstellungen einsehen und anpassen.

4-path-waveguide

Der speziell entwickelte 4PATH-Waveguide ermöglicht die präzise Abdeckung eines Bereiches von 100 x 15 Grad und sorgt für eine exzellente, lineare Höhenwiedergabe. Die einzigartige Form der vier Kanäle des Wellenformers erzeugt ab 680 Hz eine ideale isophasische Abstrahlung bis hinauf zu den höchsten hörbaren Frequenzen.

Neue perspektive auf linearität

Die Lautsprecher von RCF werden auf der Grundlage einer proprietären, fortschrittlichen FIR-Filter-Technologie entwickelt, die ein transparentes Klangbild, absolute Klarheit und ein perfektes Stereobild gewährleistet. Die speziellen FiRPHASE-Filter ermöglichen eine gleichmäßige Schallverteilung für alle Zuhörer ohne Phasenverzerrungen bei minimalen Latenzen im Gesamtsystem.

Leistungsstarke class-d-endstufe

Die Class-D-Endstufentechnologie von RCF kombiniert große Leistungsreserven mit hohem Wirkungsgrad und geringem Gewicht. HDL Endstufen zeichnen sich durch ein extrem schnelles Ansprechverhalten, realistische Transientenwiedergabe und ein beeindruckendes Klangbild aus. Die robuste Gehäusekonstruktion aus Aluminium schützt die Endstufe während des Transports und unterstützt gleichzeitig die lüfterlose Wärmeableitung. Alle HDL Endstufen verfügen über Schaltnetzteile für minimales Gewicht und maximale Leistung.

RCF neodym-präzisionsschallwandler

Höhen - Der hochwertige Kompressionstreiber sorgt für eine äußerst präzise Hochtonwiedergabe.

RCF ND940 Hochleistungstreiber
Kompressionstreiber mit 4,0-Zoll-Titanmembran
Austrittsöffnung 1,4 Zoll
680 Hz Trennfrequenz

Bässe - Hochleistungstieftöner Kontrollierte Tieftonwiedergabe mit extrem hohen Wirkungsgrad

2 x 10-Zoll-Neodym-Tieftöner mit 2,5-Zoll-Schwingspule
Tieftonwiedergabe bis 50 Hz
Wasserfeste, faserverstärkte Membran
2-fach gerollte Gewebesicke
Hyperventilierte Magnetkonstruktion

Revolutionäres rigging-konzept

Beim hochfesten Polypropylen-Gehäuse kommt ein revolutionäres neues Rigging-Konzept zum Einsatz, das vom großen Bruder inspiriert ist, dem RCF HDL-50A. Im Verhältnis zu seiner akustischen Leistung besitzt es ein bemerkenswert geringes Gewicht, was Handhabung und Flugbetrieb deutlich erleichtert. Das integrierte Rigging erlaubt eine ebenso schnelle wie einfache Montage und ermöglicht die Realisierung von J- und spiralförmigen Curvings mit Winkeln ab 0,2°. Auch die Hardware ist für eine komfortable Montage ausgelegt. Bei geflogener Anwendung kann der Winkel eingestellt werden, während sich das System noch am Boden befindet – beim Hochziehen des Arrays nimmt das Modul dann automatisch die richtige Position ein. An einem einzigen Flugrahmen können bis zu 20 HDL 30-A-Module befestigt werden.

Das ideale bass-modul zur flugmontage

Der HDL 38-AS Subwoofer für geflogene Anwendungen passt ideal zum Line Array HDL 30-A.

Mit seinem 18-Zoll-Neodym-Tieftöner mit 4-Zoll-Schwingspule bietet er im Frequenzbereich von 30 Hz bis 140 Hz einen maximalen Schalldruckpegel von 136 dB bei größtmöglicher Linearität und geringem Verzerrungsgrad. Der HDL 38-AS eignet sich perfekt für geflogene Systeme in Theatern oder bei Indoorveranstaltungen. Die integrierte Class-D-Endstufe mit 3200 Watt bietet eine herausragende Klangqualität und einen maximalen Schalldruckpegel von 136 dB. Als Teil der professionellen HDL-Serie kann der HDL 38-AS über RDNet gesteuert und überwacht werden.
