XPS 16K 4-KANAL-HOCHLEISTUNGS-DSP-ENDSTUFE - TT Audio
XPS 16K
4-KANAL-HOCHLEISTUNGS-DSP-ENDSTUFE
16000 W Gesamt-Dauerleistung
40-Bit Floating-Point-Signalverarbeitung, bis zu 96 kHz
Internes 32-Bit Fixed-Point-Routing
FiRPHASE, Bass Motion Control, Bass Shaper
RDNet für netzwerkbasiertes Management
4,3-Zoll-TFT-Farbtouchscreen
Umfassende integrierte Signalverarbeitung mit Delay, EQ, Kompressor/Limiter
Library mit Lautsprecher-Presets
RDNet
RDNet
XPS 16K
4-KANAL-HOCHLEISTUNGS-DSP-ENDSTUFE
16000 W Gesamt-Dauerleistung
40-Bit Floating-Point-Signalverarbeitung, bis zu 96 kHz
Internes 32-Bit Fixed-Point-Routing
FiRPHASE, Bass Motion Control, Bass Shaper
RDNet für netzwerkbasiertes Management
4,3-Zoll-TFT-Farbtouchscreen
Umfassende integrierte Signalverarbeitung mit Delay, EQ, Kompressor/Limiter
Library mit Lautsprecher-Presets
Die XPS 16K ist eine Vierkanal-Endstufe mit fortschrittlicher Signalverarbeitung und analogen/digitalen Routing-Optionen für mobile Anwendungen und Festinstallationen. Mit 4 x 4000 W Class-D-Dauerleistung an 2,7 Ohm, 40-Bit Floating-Point-Signalverarbeitung mit 96 kHz und internem Routing mit 32 Bit bietet die XPS 16K eine extreme Leistungsdichte in einem 2-HE-Gehäuse. Die sowohl für mobile Anwendungen als auch für Festinstallationen entwickelte XPS ist für den Einsatz mit Hochleistungslautsprechern vorgesehen und bietet gebrauchsfertige Konfigurationen und Presets. Natürlich kann die Endstufe auch mit Lautsprechern anderer Hersteller genutz werden. Jeder Ausgang bietet: 4000 ms Ausgangs-Delay (1372 m / 4501 ft), EQ, Frequenzweichen (Peaking, Hoch-/Tief-Kuhschwanzfilter, Hoch-/Tiefpassfilter), FIR-Filter, Multiband-Kompressor, RMS-Limiter und thermischer Limiter. Die XPS Endstufen liefern Rider-freundlichen Premium-Sound mit vollständigem Remote-Management über RDNet, einem großen, integrierten Touchscreen, herausragendem Signal-Rausch-Abstand, äußerst geringer Verzerrung und einem extrem großen Dynamikbereich.
THE POWER TO CHANGE EVERYTHING
THINKING OUT OF THE BOX, AND INTO THE RACK
The XPS Series is the platform for reinventing TT+ AUDIO power management. RDNet-connected amplifiers act as nodes in a networked sound system providing seamless control, routing and grouping of TT+ loudspeakers with virtually no limits. With the trusted RDNet management platform, the system designer now has complete flexibility in choosing externally amplified loudspeakers for its TT+ setup, balancing portability, weight, cabling, and system requirements.
POWER YOU CAN TRUST
Sound quality comes first in XPS. With its extremely high voltage rail design, XPS 16K provides high dynamic power ratings relative to average power output, enabling the channels to deliver high-amplitude long term bursts for massive dynamic headroom. The amplifier’s advanced electronic design has been developed to achieve ultra-low distortion.
FULLY SELF-PROTECTING AND DESIGNED ON AN “AUDIO-AT-ALL-TIMES” PRINCIPLE
XPS is self-protected and run even in challenging conditions. All fault protection features are implemented individually for each channel. The universal power supply adapts to a wide range of AC power, from 110 VAC single-phase to 380 VAC three-phase @50/60 Hz, allowing their use in many different countries and venues.
INTUITIVE OPERATION

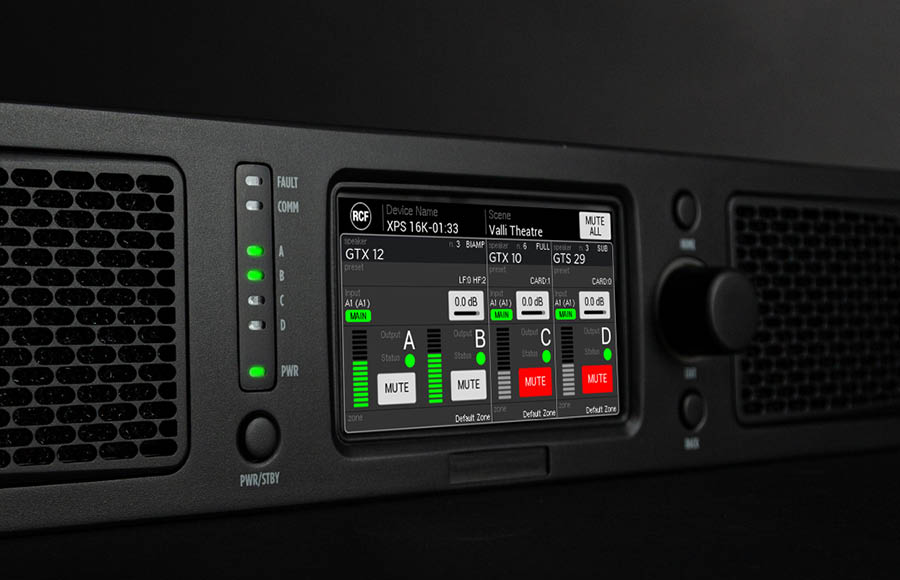

A large 4.3’’ TFT color capacitive touchscreen provides full operational control of the amplifier. The user interface is clear and easy to navigate, providing large touch buttons and a practical edit knob, with high-contrast menus designed to avoid any ambiguity in very bright, or sunny environments. Proprietary RDNet Over Ethernet Management Network and OSC protocol compatibility allow the sound system engineer to have complete remote control of the amplifier.
FINE TUNING FEATURES
The XPS digital architecture features advanced proprietary FiRPHASE filters, BMC woofer excursion management, fine-tuning algorithms such as BASS Shaper, Air Compensation and Mid-Low Correction. The amplifier includes multiple output delays of up to 4000 ms in increments of 0.10 ms and various filters and crossovers, such as Dynamic PEQ and High/Low-pass filters.
DIGITAL SIGNAL PROCESSING
Combining high-quality AD/DA converters at 96 kHz, two 40-bit floating-point SHARC DSP chips running at 96 kHz for audio processing and two more 32-bit DSP chips for signal routing, the internal DSP board ensures linear and low-noise operation over the entire frequency range.
Die umfassende digitale Architektur der Endstufe bietet mehrere Ein- und Ausgangsoptionen mit einfachem Routing für jede Anwendung. Die analogen Eingänge 3 und 4 können zu vier digitalen AES/EBU-Eingängen umgeschaltet werden. Jeder Eingang kann jedem der vier digitalen Ausgänge und jedem Leistungsausgang zugeordnet werden.
1. powerCON Universal-Netzanschluss
100V - 240V / 50 - 60 Hz
GPIO
2. Fault GPO
3. 2 programmierbare GPIO
LAN-PORTS
4. LAN1 / LAN2 RJ-45 Netzwerkanschlüsse
EINGÄNGE
5. 4 analoge XLR-Eingänge (A1/A4)
6. 4 digitale AES/EBU-Eingänge (A3/A4)
100V - 240V / 50 - 60 Hz
GPIO
2. Fault GPO
3. 2 programmierbare GPIO
LAN-PORTS
4. LAN1 / LAN2 RJ-45 Netzwerkanschlüsse
EINGÄNGE
5. 4 analoge XLR-Eingänge (A1/A4)
6. 4 digitale AES/EBU-Eingänge (A3/A4)
DANTE
7. LAN3 / LAN4 Audionetzwerk + Steuerung
Primäre und sekundäre DANTE-Ports
Bis zu 32 x 32 Kanäle @ 96 kHz
AES/EBU-LINK
8. 4 digitale AES/EBU-Ausgänge (O1/O4)
AUSGÄNGE
9. 2 + 2 SpeakON-Stromanschlüsse
7. LAN3 / LAN4 Audionetzwerk + Steuerung
Primäre und sekundäre DANTE-Ports
Bis zu 32 x 32 Kanäle @ 96 kHz
AES/EBU-LINK
8. 4 digitale AES/EBU-Ausgänge (O1/O4)
AUSGÄNGE
9. 2 + 2 SpeakON-Stromanschlüsse
RDNet NETWORKED SYSTEM MANAGEMENT
Die umfassende digitale Architektur der Endstufe bietet mehrere Ein- und Ausgangsoptionen mit einfachem Routing für jede Anwendung. Die analogen Eingänge 3 und 4 können zu vier digitalen AES/EBU-Eingängen umgeschaltet werden. Jeder Eingang kann jedem der vier digitalen Ausgänge und jedem Leistungsausgang zugeordnet werden.
Part number
12100037
XPS 16K
EU, EAN 8024530019952
12100074
XPS 16K
US, EAN 8024530020385
12100076
XPS 16K
UK, EAN 8024530020842
Technische daten (Verstärker)
Klasse Verstärker
D
Ausgangsleistung (EIAJ 8:32 all channels driven)
4 x 4000 W @ 2.7 ohm
4 x 2600 W @ 4 ohm
4 x 1400 W @ 8 ohm
4 x 2600 W @ 4 ohm
4 x 1400 W @ 8 ohm
Frequenzgang (-3dB)
20 Hz - 23000 Hz
SNR Analoge Eingänge (unweighted)
>111 dB
SNR Digitale Eingänge (unweighted)
>115 dB
Übersprechen:
<70 dB
Distortion (THD+N) (20 Hz - 20000 Hz,1000 W @ 4 ohm)
<0.2 %
Gain (linear mode @ 0 dB)
32 dB
Damping factor (@ 4 ohm, 20 Hz - 1500 Hz)
>95
Max burst length (@ 50 Hz, CF = 7 dB, 4 ohm, 1% THD+N)
200 ms
Input-sektion
Gesamtzahl an Eingängen
8
Line-Eingang
4
Leitungsverbinder
XLR
Digital-Eingang
4
Digital-Verbindung
XLR
Digital-Typ
AES/EBU
Schaltkontakteingänge (GPI)
2
Programmierbare GPI
Yes
Galvanisch Getrennter Schaltkontakteingang (GPI)
2
Ausgangs-sektion
Signal-Ausgangsnummer
4
Ausgangsbuchsen
XLR
Anschluss Versorgungsspannung
Speakon
Schaltkontaktausgänge (GPO)
3
Programmierbare GPO
Yes
Prozessing
DSP
2 SHARC, 40-bit floating point, 96 kHz
2 ADAU, 32-bit fixed point, 96 kHz
2 ADAU, 32-bit fixed point, 96 kHz
EQ-Filter
Peaking, HI/LO-shelving, HI/LO-pass (Butterworth, Linkwitz-Riley, Bessel)
Erweiterte Algorithmen
FiRPHASE technology, BASS shaper, air compensation, mid-low correction, driver excursion control, dynamic PEQ, multi-band compressor, pilot tone detection, backup recovery strategy, impedance load measurement
Kompressoren
RMS limiter, dynamic compressor, power limiter, thermal compressor
Delay
0 ÷ 4000 ms (each channel)
Klangeinstellungen
Yes
Hochpass-Filter
10 Hz - 1000 Hz
Crossover
2500 - 3500 Hz
Automatische Gain Regelung
Yes
Konfiguration und steuerung
Konfiguration
Front panel touch screen, PC Software
Network
Gigabit ethernet
RCF speakers presets
Yes
Priorität
Yes
RDNet
Onboard
Schutzschaltungen
Kühlung
Forced
Kurzschluss
Yes
Thermisch
Yes
DC
Yes
Sicherung
Yes
VHF (Very High Frequencies)
Yes
Betriebsbedingungen
Temperature range - Continuous operation
-5°C - +40°C / +23°F - +104°F
Temperature range - Reduced output power
-5°C to +50°C / +23°F to +122°F
Fan noise idle < (dBA)
<35 dBA
Fan noise max < (dBA)
<64 dBA
Strombedarf
Betriebsspannung (V ~ Hz)
100-240 V~ 50/60Hz
Nominal current AC @ 100-120 V
30 A
Nominal current AC @ 220-240 V
16 A
Stand by power consumption
20 W
Idle power consumption
90 W
Stromverbrauch (MAX (W)
5800 W
Main fuse
Internal
Standardkonformität
Safety agency
CE compliant, UL 62368-1, 3rd Ed.
CSA C22.2 No. 62368-1:19, 3rd Ed.
CSA C22.2 No. 62368-1:19, 3rd Ed.
Physikalische daten
Gehäuse Material
Metal
Griffe
2 metal handles for rack mount
Farbe
Black - RAL 9005
Rack-Einbau
19", 2U
Größe / Gewicht
Höhe
88.7 mm / 3.49 inches
Breite
482 mm / 18.98 inches
Tiefe
482.4 mm / 18.99 inches
Gewicht
15 kg / 33.07 lbs
Versandinformationen
Verpackung Höhe
150 mm / 5.91 inches
Verpackung Breite
580 mm / 22.83 inches
Verpackung Tiefe
600 mm / 23.62 inches
Verpackungsgewicht
18 kg / 39.68 lbs
HANDBÜCHER
LEITFÄDEN
DATENBLÄTTER
EINHALTUNG VON NORMEN
TT+ AUDIO products are continually improved. All specifications are therefore subject to change without notice.
