Excepcional. Potencia. Procesado.

4 x 4000 W

Potencia continua de Clase D a 2,7 Ω

Coma flotante de 40 bits
Procesamiento a 96 kHz

Listo para usar
Configuraciones y presets para altavoces RCF

2 unidades de rack
Ideal tanto para giras como para sistemas instalados de sonido

Enrutamiento flexible de 32 bits
con E/S analógicas,
digitales y Dante

Protección avanzada contra errores
para cada canal del amplificador y la fuente de alimentación

Responsive Image

Instalaciones de audio

Potencia de calidad para sistemas de sonido instalados

La Serie XPS es la mejor opción para sistemas instalados que requieran una gran potencia, como auditorios, parques de atracciones y espacios para presentaciones. Esté o no integrado perfectamente con altavoces pasivos de RCF y presets, el modelo XPS ofrece características específicas para instalaciones de sonido, como monitorización mejorada del estado del sistema, varias GPIO que amplían sus capacidades, enrutamiento flexible e integración perfecta con nuestra plataforma de administración RDNet.

Responsive Image

Sonido en vivo

Prestaciones fuera de lo convencional en su rack de siempre

XPS shines when used in touring applications and live events from medium to very large capacity. Paired with RCF high-powered passive speakers, XPS gives a new perspective in sound system management. The system designer now has complete flexibility in choosing powered, or externally amplified speakers, balancing portability, weight, ease of installation, cabling, fast setup speed, and complete remote management, via RDNet.

Responsive Image

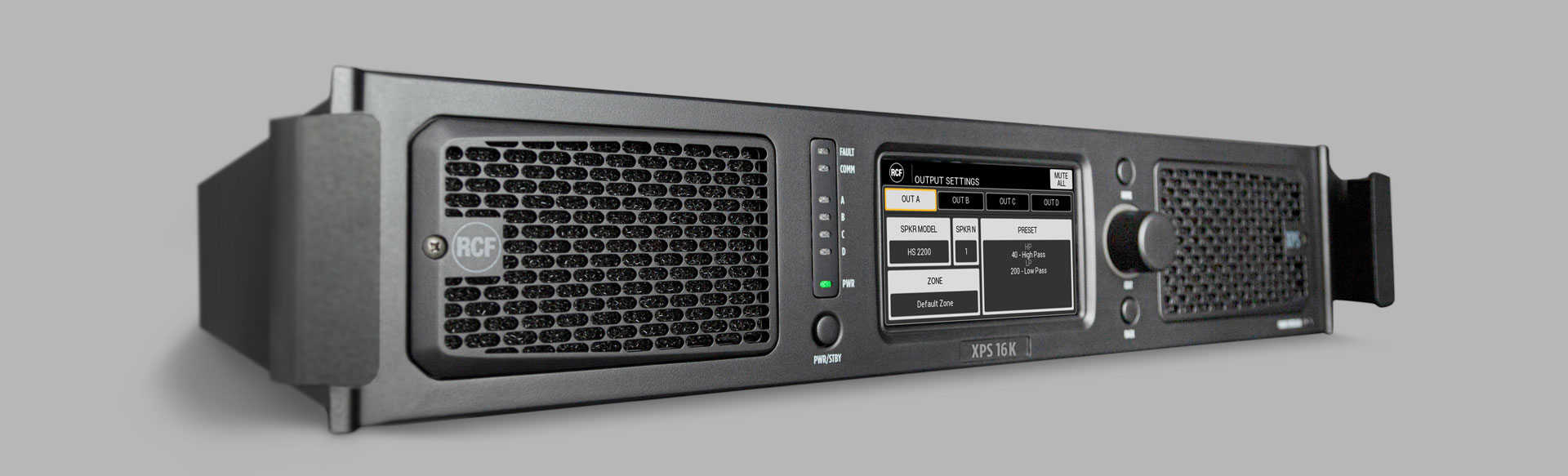

Potencia que lo cambia todo

Amplificador modular de cuatro canales

El XPS 16K ofrece una potencia extrema con 4 salidas de 4000 W de potencia continua en un espacio de 2U para giras y sistemas de sonido instalados. La unidad cuenta con 4 entradas/salidas analógicas, digitales y AES/EBU, un diseño de red Dante listo para utilizar y capacidad de procesamiento de señales, ajustes y enrutamiento, todo ello a 96 kHz. El diseño modular avanzado de los circuitos garantiza una redundancia y escalabilidad total. Set completo de presets para altavoces RCF con un potente procesamiento de señales para hacer todos los ajustes del sistema.

4 x 4000 W

CONTINUOUS POWER OUTPUTS

Una forma diferente de administración de sonido

El modelo XPS 16K sigue la filosofía agnóstica de RCF respecto a la amplificación, que defiende que los ingenieros del sistema de sonido posean total libertad a la hora de elegir módulos amplificados de forma interna o externa para sus sistemas. El XPS 16K ofrece una nueva solución que mejora la portabilidad, el peso, la facilidad y velocidad de instalación, y el cableado, y aprovecha las capacidades de administración de RDNet.

Potencia en la que puede confiar

Uno de los pilares centrales de RCF es ofrecer a los instaladores y proveedores de sonido la mejor tecnología de audio y un sonido claro y potente. RCF lleva desde 1949 proporcionando amplificadores de potencia y transductores al mercado profesional y ahora, con el modelo XPS 16K, su experiencia marca un nuevo hito.



Las mejores especidficaciones de relación señal-ruido,
distorsión y margen dinámico de su categoría

Presentación de los amplificadores XPS

Vista general del producto
Características avanzadas de procesamiento, monitorización, control, E/S y ejemplos de aplicación

Una gran potencia conlleva una gran administración del sistema

Experiencia de uso previsible y control total a distancia

Su panel táctil TFT capacitivo a color de 4,3'' proporciona un control total del funcionamiento del amplificador. La interfaz gráfica de usuario es clara y fácil de navegar gracias a sus botones de gran tamaño, al práctico control giratorio de edición y a los menús de alto contraste, diseñados para evitar problemas de visibilidad en espacios soleados o con demasiada luz. La compatibilidad de la red de gestión RDNet por Ethernet y el protocolo OSC permiten al ingeniero de audio controlar totalmente el amplificador de forma remota.

Responsive Image
Responsive Image

CONTROL POR RED Y MUCHO MÁS

RDNet es una sólida plataforma de gestión y control en red para sistemas de sonido de pequeña, mediana y gran tamaño, así como instalaciones grandes y complejas. RDNet, basado en un protocolo de red propio y exclusivo, permite controlar y supervisar de forma intuitiva todos y cada uno de los dispositivos conectados al sistema de sonido RCF. Cada dispositivo tiene un procesador digital de señales para manejar valores predeterminados o modificaciones específicas de los parámetros de forma individual o en grupos de dispositivos. Los usuarios de la red pueden cambiar el volúmen, retardo, ecualización (fase FiR lineal incluida) y otros ajustes, incluidas las configuraciones avanzadas de subwoofer. RDNet no solo se ha diseñado para altavoces: también puede controlar los parámetros y el enrutamiento de varios dispositivos RCF, como matrices digitales o amplificadores.


RDNet sobre Ethernet

RDNet-OE es el último paso evolutivo de la administración de red RDNet para productos compatibles de RCF. Cada XPS incluye 4 puertos Ethernet en el panel trasero con los que resulta sencillo integrar el sistema en cualquier infraestructura Ethernet existente. Es posible interconectar varias unidades de XPS 16K, conectar uno de ellos a otros dispositivos compatibles con RDNet, o a una o más computadoras que ejecuten el software RDNet, y todo ello sin necesidad de un dispositivo externo RCF CONTROL. Los puertos LAN 1-4 convergen de forma exacta con el switch interno de 1 Gb/s.



Administración RDNet independiente

Proceso de trabajo perfecto, tanto con altavoces activos como pasivos.

RDNet administra los amplificadores XPS como dispositivo intermediario entre el usuario y el altavoz, de tal manera que el altavoz siempre será el centro de la escena, manteniendo así el habitual paradigma de control del software RDNet. El amplificador dispone de una extensa librería de presets de RCF que pueden cargarse mediante RDNet.

El cuadro sinóptico del software muestra los dispositivos pasivos y activos como altavoces con todas las características, mientras que el amplificador se muestra como un control simple para el enrutamiento de la señal y los controles de mantenimiento. El usuario también tiene la posibilidad de agrupar altavoces y administrar configuraciones avanzadas de forma mixta, sin hacer distinción entre arquitecturas activas o pasivas.

Escalabilidad y detección automática de dispositivos

Integración completa en red mediante RDNet

XPS es un sistema escalable que solo precisa de equipos y conexiones Ethernet estándar. RDNet detecta cualquier dispositivo nuevo en la red, haciéndose inmediatamente con el control y ofreciendo monitoreo remoto desde una computadora.

Conectividad y convergencia

Cuatro puertos RJ-45 para conectar nuevos dispositivos, Dante y RDNet

XPS es un sistema convergente para múltiples dispositivos interconectados que no necesiten una abundancia excesiva de infraestructuras.



Resultados basados en la potencia

El amplificador XPS 16K incluye 4 módulos de amplificación de 4000 Watts a 2,7 Ω con tecnología de Clase D, un modulador completo de ancho de banda PWM y distorsión ultrabaja. Con sus 16 kW de potencia continua total, es uno de los amplificadores más potentes disponibles actualmente en el mercado.

Velocidad extrema y techo dinámico óptimo
Diseño electrónico avanzado de Clase D

El diseño de riel, de voltaje extremadamente alto, proporciona niveles dinámicos de potencia máxima relativos a la potencia de salida RMS, lo que permite a los módulos ofrecer una alta potencia sin saturación y una potencia de pico extraordinaria. La alta densidad de potencia y eficiencia le brindan un techo de potencia enorme. El diseño electrónico avanzado del amplificador se ha desarrollado para lograr una distorsión ultrabaja.

Más volumen
La claridad y el rendimiento que se espera de unos altavoces RCF

Los módulos de amplificación tienen un diseño y un concepto de refrigeración optimizados para ofrecer una potencia nominal continua y unos niveles de presión sonora extremadamente altos en altavoces de gran potencia, como los altavoces RCF, equipados con los transductores RCF Precision. La mejor eficiencia de sistema en su clase minimiza las necesidades de refrigeración, asegurando una confiabilidad a largo plazo y un ahorro energético efectivo.

Alimentación eléctrica universal
Amplia tolerancia de voltaje

El módulo de fuente de alimentación conmutable (SMPS) universal y regulado se adapta automáticamente a cualquier voltaje de tensión de red entre 100 y 240 V, 50 a 60 Hz, y es capaz de proporcionar alimentación regulada en cualquier lugar del mundo. XPS ofrece una tolerancia extremadamente alta en condiciones de voltaje poco estables, lo que significa que el desempeño del amplificador no se verá nunca comprometido por un generador que proporcione alimentación con fluctuaciones. La fuente de alimentación conmutable admite hasta 380 V AC, lo que ofrece a los usuarios compatibilidad y fiabilidad AC en todo el mundo.

Responsive Image
Responsive Image

Enrutamiento flexible de la señal

La completa arquitectura digital del amplificador incluye múltiples entradas y salidas que se pueden enrutar fácilmente para adaptarse a cualquier proyecto. Las entradas analógicas 3 y 4 se pueden conmutar a 4 puertos AES/EBU digitales de entrada. Cada entrada se puede enrutar a cualquiera de las cuatro salidas amplificadas y digitales.

Responsive Image
1.    Toma de corriente universal con conector PowerCON
      100V - 240V / 50 a 60 Hz

      GPIO
2.   GPO de errores
3.   2 GPIO programables

      PUERTOS LAN
4.   Conexiones de red RJ-45 LAN1 y LAN2

      ENTRADAS
5.   4 entradas XLR analógicas (A1/A4)
6.   4 entradas digitales AES/EBU (A3/A4)
      DANTE
7.   Red de audio y control por LAN3 y LAN4
      Puerto primario y secundario de DANTE
      Hasta 32 × 32 canales a 96 kHz

      Enlace AES/EBU
8.   4 salidas digitales AES/EBU (O1/O4)

      SALIDAS
9.   2 + 2 salidas amplificadas SpeakON

Dante® Onboard

Los puertos LAN 3 y LAN 4 de XPS 16KD están equipados con conectores EtherCON compatibles con Dante. Cada amplificador se convierte en un nodo en las redes de distribución de audio digital de Dante.
Responsive Image


Dos chips DSP SHARC de 40 bits en coma flotante a 96 kHz

Dos chips DSP de 32 bits a 96 kHz para el enrutamiento de la señal

El paraíso del procesamiento de sonido

Procesamiento de coma flotante de 40 bits a 96 kHz y enrutamiento interno de 32 bits

El diseño de gestión de reloj avanzado ofrece conversión de baja latencia hasta 96 kHz con conversores AD/DA de alta calidad. Cada amplificador XPS 16K combina dos chips DSP SHARC de 40 bits en coma flotante a 96 kHz y dos chips más DSP de 32 bits que administran independientemente el procesamiento de audio y el enrutamiento de la señal para una calidad de sonido y redundancia máximas.

FiRPHASE
Filtros exclusivos FIR de fase lineal de cero grados con FIR de entrada con 600 TAPS
BMC
Gestión avanzada de la excursión del altavoz de bajos con Bass Motion Control
Ajuste preciso
BASS Shaper, Air Compensation, corrección de medios-bajos
Estrategia de recuperación de copia de seguridad
Autoprotección completa y diseñado bajo el principio de reproducir audio en todo momento
DSP ultralineal
Operatividad lineal y con bajo ruido en todo el margen de frecuencias
Filtros y divisores de frecuencias
Filtros IIR con EQ paramétrico, múltiples ecualizadores y divisores de frecuencia (crossover): pico, filtro shelving de agudos y graves, filtro de paso alto y bajo (Butterworth, Linkwitz-Riley, Bessel)
Protecciones de seguridad
Limitador RMS, compresor dinámico, limitador de potencia, compresor térmico
Múltiples retardos de salida
Retardo de salida de 4000 ms para cada canal de salida (1372 m / 4501 ft)
Responsive Image

Bass Motion Control

Al buscar unos graves extendidos con un rendimiento superior, los ingenieros de RCF encontraron la forma de eliminar el filtro paso-alto, sustituyéndolo por un método innovador. Presentamos el sistema BMC (Bass Motion Control): la nueva función avanzada de gestión de la excursión del altavoz de graves. Un altavoz equipado con BMC puede manejar las frecuencias audibles más graves sin afectar a la estabilidad del altavoz de graves, con una linealidad ampliada y una mejor integridad del sonido.

El método BMC funciona creando un mapa completo del comportamiento dinámico del altavoz de bajos para generar un algoritmo personalizado que limita únicamente las sobreexcursiones. Esto da una libertad total de reproducción de la señal al transductor. Mientras que los filtros paso alto normalmente evitan que el movimiento del altavoz de graves sea destructivo, pero cambian el comportamiento de la fase, el nuevo algoritmo BMC rompe las reglas convencionales.

Un nuevo punto de vista sobre la linealidad

Los altavoces RCF están diseñados con una tecnología propia y avanzada de filtrado FiR, ideada para proporcionar un sonido transparente, una claridad absoluta y unas imágenes estéreo perfectas para el oyente. Los filtros especiales FiRPHASE permiten obtener una distribución coherente de sonido para todos los oyentes, sin distorsiones de fase y garantizando latencias mínimas en el sistema.
Responsive Image

Instalar. Cargar. Ajustar. ¡Que empiece el espectáculo!

La Serie XPS es la compañía perfecta para sus altavoces RCF. Cuando se utiliza con los productos RCF, la serie XPS ofrece presets que habilitan algoritmos de procesamiento avanzados de RCF, como FiRPHASE, Bass Motion Control (BMC) y Bass Shaper, con los que es posible ofrecer el máximo rendimiento y el mayor techo dinámico posible en cada transductor.

Responsive Image

Presets para altavoces RCF para una configuración rápida y precisa del sistema.

Eche un vistazo a nuestros ejemplos de sistemas:

Arquitectura tolerante a fallos

Con autoprotección completa y diseñado para reproducir audio en todo momento.
Todas las características de protección de errores se implementan individualmente en cada canal del amplificador y la fuente de alimentación. El XPS 16K implementa diferentes estrategias de seguridad con protecciones rápidas y lentas, tanto a nivel de firmware como de hardware. Los conceptos de escalabilidad y resiliencia se compenetran en la denominada red convergente RDNet-OE, que transporta audio y control de forma simple y segura con gestión de prioridades.
Protecciones digitales de bucle cerrado
Protección de señal RMS
Protege a los transductores de problemas térmicos*
Bass Motion Control
Limita las sobreexcursiones y ofrece total libertad de reproducción al transductor*
Limitador dinámico de la salida de la fuente de alimentación

Ofrece alto rendimiento durante momentos de potencia máxima prolongados

Protección contra picos de sobretensión
Protege el amplificador de forma rápida
Protección de sobretensión RMS
Diseñado para la protección contra cortocircuitos
Protección térmica a través de la modulación de la ganancia

Se calcula ponderando las señales a temperaturas variables mediante sensores instalados en los módulos de alimentación y amplificación

Protecciones de hardware
Protecciones de tensión y voltaje
Protege de corrientes de carga y voltajes que puedan causar algún funcionamiento o daño no deseados
Medición de la impedancia del altavoz

Monitoriza el estado de conexión de los cables de potencia y ofrece estrategias de comprobación del sistema.

Disipación por convección forzada de ventiladores

El aire que se fuerza mediante los ventiladores con velocidad controlada maximiza la disipación de aire y reduce el ruido.

*Varían según el altavoz RCF. Definidos y calibrados por RCF.
Responsive Image

Control de calidad personalizado

Todos los módulos de amplificación están sujetos a un riguroso control de calidad durante el proceso de producción.

La calidad de cada dispositivo está controlada con equipamiento automatizado y supervisada por personal especializado. Nuestro proceso de control de calidad asegura que todos los módulos de amplificación tienen el mejor rendimiento posible cuando salen de la línea de producción y se meten en la caja. Este sistema único garantiza bucles de calidad extremadamente precisos, lo que garantiza un nivel de calidad general excelente.
